Szigetelt terminálA csatlakozók a modern elektromos rendszerek alapvető alkotóelemei. A vezető fémet védőszigeteléssel kombinálva biztonságos, megbízható és tartós csatlakozást biztosítanak a vezetékekhez és az elektromos berendezésekhez. Ebben az útmutatóban megvizsgáljuk, hogy melyek a szigetelt terminálok, milyen előnyökkel járnak, milyen különböző típusok állnak rendelkezésre, és hogyan válasszuk ki és használjuk őket hatékonyan a valós alkalmazásokban.
Ez az átfogó útmutató elmagyarázza a szigetelt kapcsokkal – az elektrotechnikában és a huzalozási gyakorlatban kritikus csatlakozókkal – kapcsolatos definíciókat, teljesítményelőnyöket, típusokat, alkalmazásokat, telepítési módszereket, biztonsági szempontokat és jövőbeli trendeket. Táblázatok, GYIK, iparági hivatkozások és gyakorlati tippek találhatók, amelyek segítenek a mérnököknek, villanyszerelőknek és vásárlóknak megalapozott döntéseket hozni.
A szigetelt kapocs egyfajta elektromos csatlakozó, amely egy vezető fém részt egy védő szigetelő hüvelyrel kombinál. A szigetelés – jellemzően vinilből, nylonból vagy hőre zsugorodó polimerből készül – körülveszi a fémhengert, hogy megakadályozza a véletlen érintkezést más vezető felületekkel, és javítsa a környezeti ellenállást.
Ezek a terminálok vezetékek csatlakoztatására a berendezésekhez, áramelosztásra és jel folytonosságának biztosítására szolgálnak autóipari, ipari, kereskedelmi és háztartási elektromos alkalmazásokban.
A szigetelt csatlakozók számos előnnyel rendelkeznek a nem szigetelt csatlakozókkal szemben, különösen olyan környezetben, ahol a biztonság, a tartósság és az azonosítás számít. Az alábbiakban felsorolunk néhány fő okot a használatuk mellett:
| Terminál típusa | Leírás | Tipikus használati eset |
|---|---|---|
| Csengetési terminál | Zárt hurok a biztonságos csavarkötésekhez. | Kezelőpanelek, autó akkumulátor csatlakozások. |
| Ásó/villa terminál | A nyitott kialakítás lehetővé teszi az egyszerű eltávolítást. | Csavaros kapcsok, ahol gyakori eltávolítás. |
| Butt csatlakozó | Két vezeték inline toldása. | Vezeték hosszabbítása és javítása. |

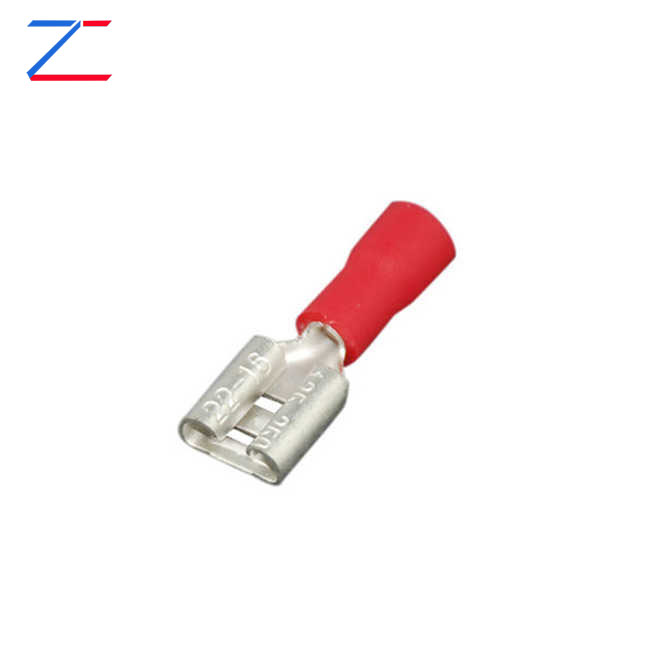

| Gyors leválasztás | Hím/nőstény párosítás a gyors kapcsolódás érdekében. | Moduláris berendezések és autókábelek. |
A szigetelt terminál szigetelő rétege lehet:
A szigetelt kapcsok felszerelése magában foglalja a megfelelő típus kiválasztását, a vezeték előkészítését és a biztonságos préselést. Az általános lépések a következők:
A szigetelt terminálokat széles körben használják az iparágakban, beleértve:
Győződjön meg arról, hogy a szigetelt csatlakozók megfelelnek az elismert szabványoknak, mint például az UL, RoHS és IEC, ahol alkalmazható. Kövesse a gyártó útmutatásait a huzalmérő illesztésére, a megfelelő szerszámhasználatra és a környezetvédelmi besorolásokra vonatkozóan. A megfelelő telepítés megakadályozza a rövidzárlatot, az áramütést és a csatlakozás meghibásodását.
Mi a különbség a szigetelt és a nem szigetelt sorkapcsok között?
A szigetelt kapcsok védőhüvellyel rendelkeznek, amely megakadályozza a véletlen érintkezést, és javítja a nedvességgel és rezgésekkel szembeni ellenállást; a nem szigetelt csatlakozókból hiányzik ez a hüvely, és a legjobbak ellenőrzött beltéri környezetben.
Hogyan befolyásolja a színkódolás a szigetelt kapcsokat?
A szigetelés színe jellemzően a vezeték szélességi tartományát jelzi, így könnyebben illeszthető a csatlakozó a megfelelő vezetékmérethez.
A szigetelt csatlakozók használhatók kültéren?
Igen – különösen a hőre zsugorodó, öntapadós szigetelésű kapcsok nedvesség- és korrózióállóságot biztosítanak kültéri vagy tengeri környezetben.
A szigetelt kapcsokhoz speciális szerszámok szükségesek?
A biztonságos mechanikai és elektromos csatlakozás érdekében használja a megfelelő krimpelőszerszámot, amely megfelel a kapocstípusnak és a huzalmérőnek.
Minden szigetelt kapocs alkalmas magas hőmérsékletű környezetre?
Nem – válasszon olyan kapcsokat, amelyek szigetelőanyaggal rendelkeznek, és amelyek az adott alkalmazási hőviszonyoknak megfelelően vannak besorolva; A nylon jobb magasabb hőmérsékleten, mint a vinil, és a hőre zsugorodó anyag kiváló védelmet nyújt.
A szigetelt kapcsok elengedhetetlenek a biztonságos és hatékony elektromos csatlakozásokhoz. A típusok, anyagok, telepítési módszerek és alkalmazások megismerésével megalapozott döntéseket hozhat, amelyek javítják a rendszer megbízhatóságát és biztonságát. Akár ipari vezérlőpanelt, akár autós kábelköteget köt be, a megfelelő szigetelt csatlakozó kiválasztása jelentős különbséget jelent.
